Name: Fusibles Cylindriques – Verre &amp; Céramique – 5×20 mm / 6×30 mm – 250V
SKU: cermique : PO71/PO72 , Verre : PO50/PO51
Availability: InStock

Fusibles Cylindriques – Verre & Céramique – 5×20 mm / 6×30 mm – 250V

UGS : cermique : PO71/PO72 , Verre : PO50/PO51 Catégorie : Non classé

📦 Présentation Générale

Les fusibles cylindriques sont des composants de protection passifs, conçus pour interrompre le circuit en cas de surcharge ou court-circuit. Ils existent principalement en deux versions :

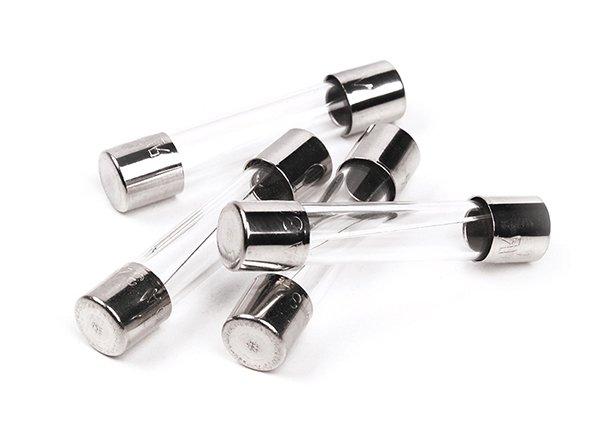

Fusible en verre : transparent, pour visualiser le filament.
Fusible en céramique : opaque, supporte mieux les hautes températures et courants élevés.

👉 Disponibles en deux tailles :

5×20 mm : format européen compact
6×30 mm : format américain ou standard industriel

⚙️ Caractéristiques Techniques

Caractéristique	Valeur / Description
Type	Fusible cylindrique (cartouche)
Matériau du corps	Verre transparent ou céramique blanche
Tension nominale	250V AC / parfois 125V AC (à vérifier par modèle)
Courants disponibles	F0.1A / 0.2A / 0.5A / 500mA / 1A / 2A / 3A / 3.15A / 4A / 5A / 6A / 7A / 8A / 10A / 12A / 15A / 20A / 25A / 30A
Courant de rupture	Typiquement 35A à 100A selon norme et modèle
Vitesse de fusion	Rapide (F) ou temporisée (T ou S – time delay)
Taille	5×20 mm ou 6×30 mm
Support requis	Porte-fusible clips ou vis, ou à souder
Homologations possibles	UL, CE, VDE, RoHS

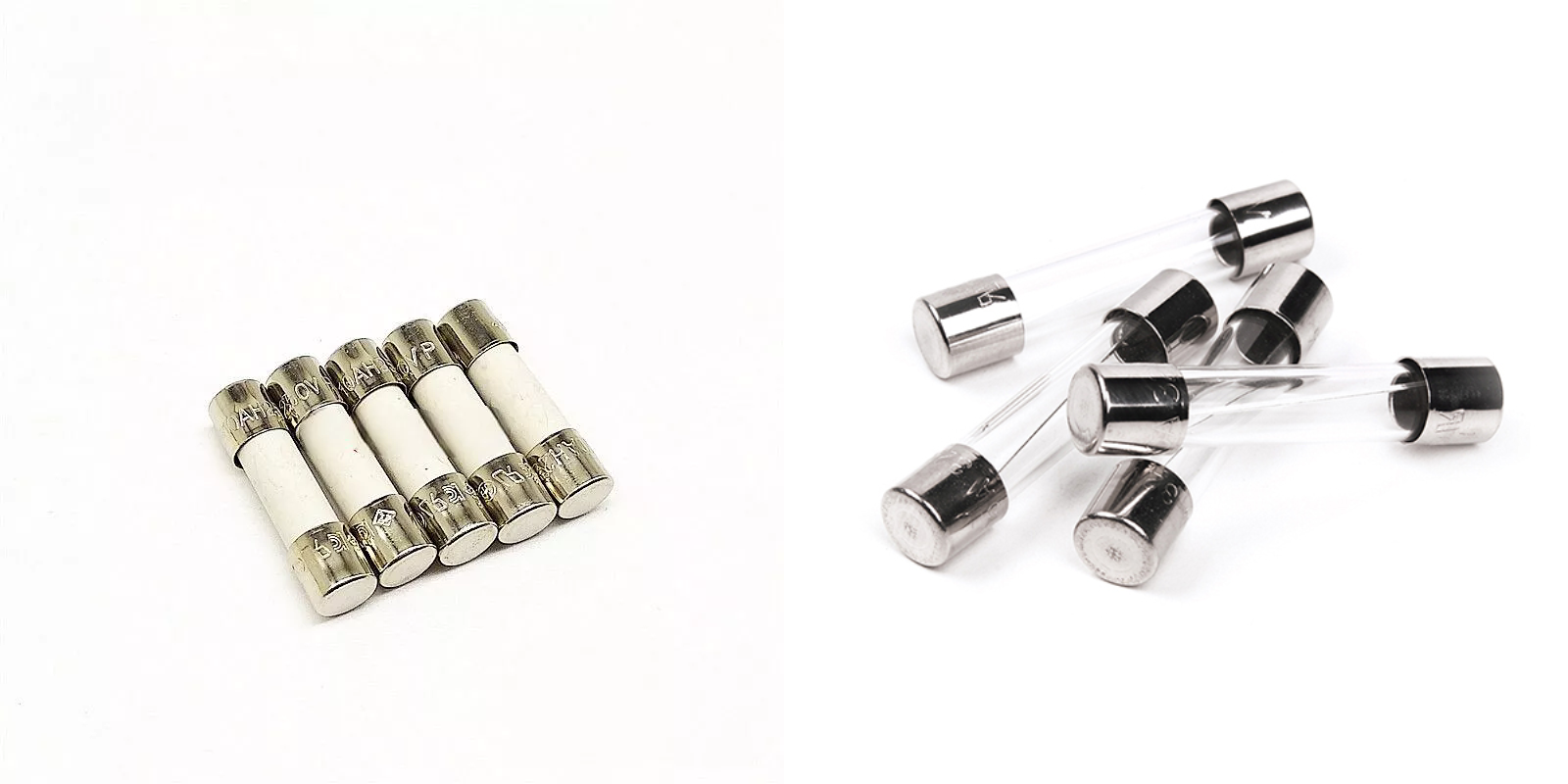

🔍 Comparaison Verre vs Céramique

Critère	Fusible en Verre	Fusible en Céramique
Visibilité du filament	✅ Oui (diagnostic facile)	❌ Non (opaque)
Résistance thermique	🔻 Moins bonne (risque d’éclatement)	🔺 Excellente (meilleure tenue à l’arc)
Utilisation typique	Petits appareils, électronique légère	Charges inductives, moteurs, haut courant
Courants >10A	⚠️ Moins recommandé	✅ Idéal (>10A)
Prix	💲 Moins cher	💲💲 Légèrement plus cher

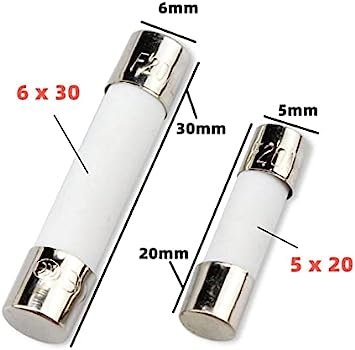

📏 Tailles standards

Taille	Diamètre	Longueur	Remarques

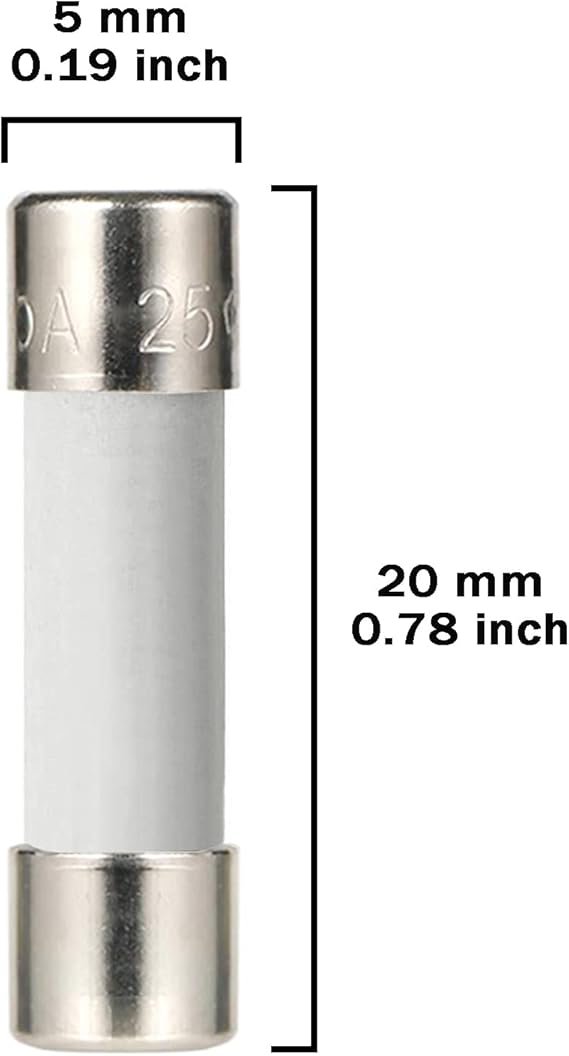

5×20 mm	5 mm	20 mm	Format européen

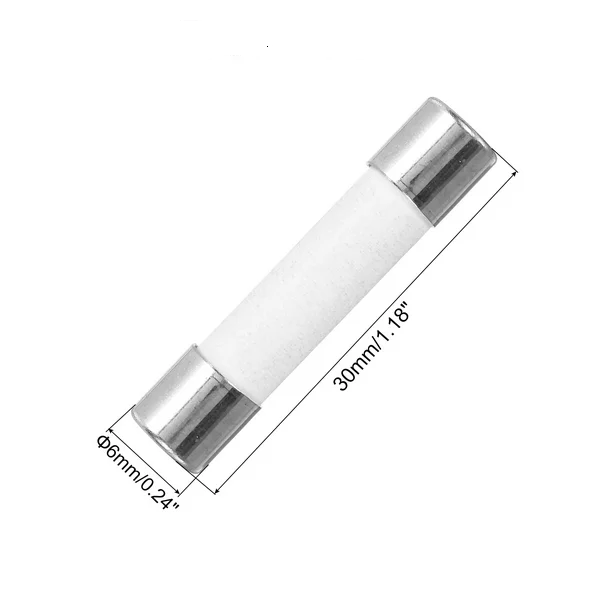

6×30 mm	6.3 mm	30 mm	Format américain / industriel

🧲 Exemples d’usage selon courant

Valeur	Application typique
0.1A – 0.5A	Circuits logiques, microcontrôleurs
1A – 3A	Alimentation d’équipements électroniques
3.15A – 5A	Chargeurs, adaptateurs AC/DC
6A – 10A	Petits moteurs, imprimantes, téléviseurs
12A – 15A	Outillage électroportatif
20A – 30A	Systèmes industriels, convertisseurs de puissance

✅ Avantages

🔒 Protection fiable contre les surintensités.
🔍 Modèle verre = diagnostic visuel rapide.
💪 Modèle céramique = haute tenue aux arcs et vibrations.
🔄 Facilement remplaçable.
⚡ Large choix de courants nominaux pour toute application.

🧰 Applications

Alimentation secteur, transformateurs
Électronique grand public (TV, radios, chargeurs…)
Cartes électroniques industrielles
Appareils électroménagers (cafetière, four, aspirateur…)
Automatisme, équipements de puissance
Protection de circuits imprimés (via porte-fusible)

taille

5X20mm

6X30mm

MODEL

céramique

verre

COURANT

0.15A

0.1A

0.2A

10A

12A

13A

15A

20A

25A

3.15

30A

6.3

8,5A
