📦 Description Générale

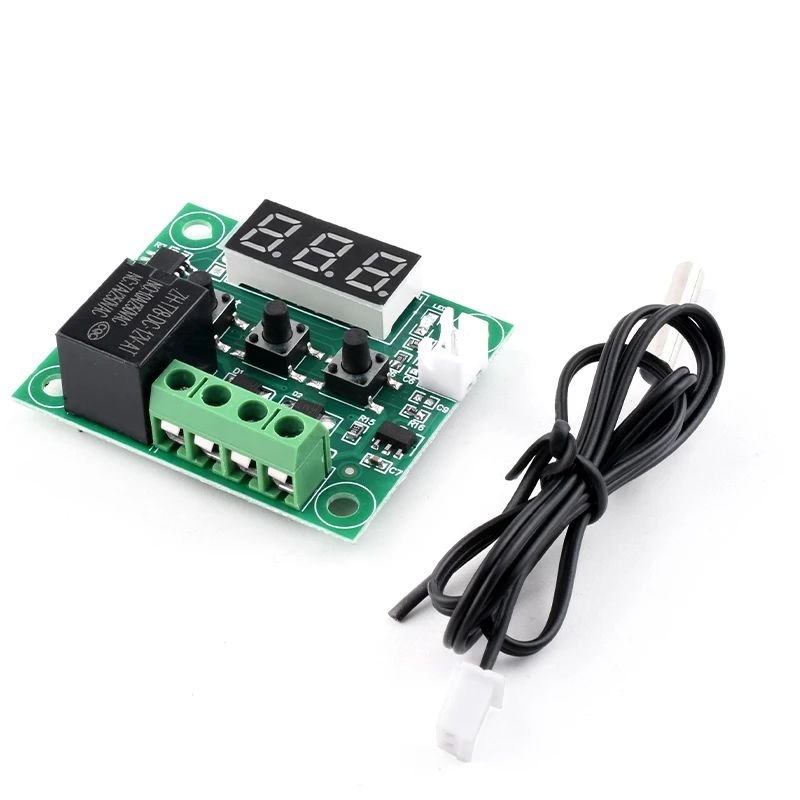

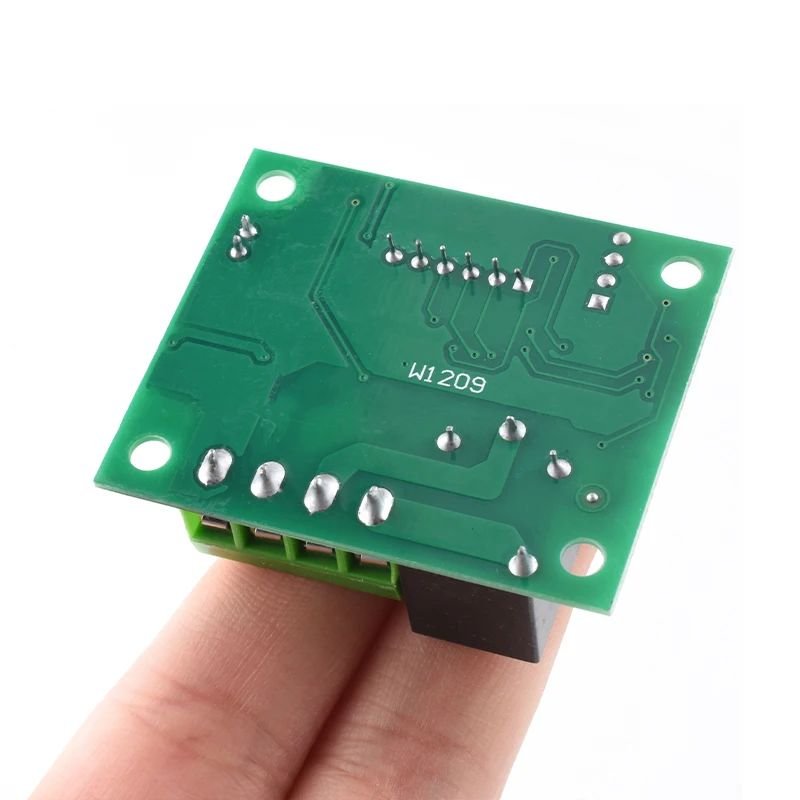

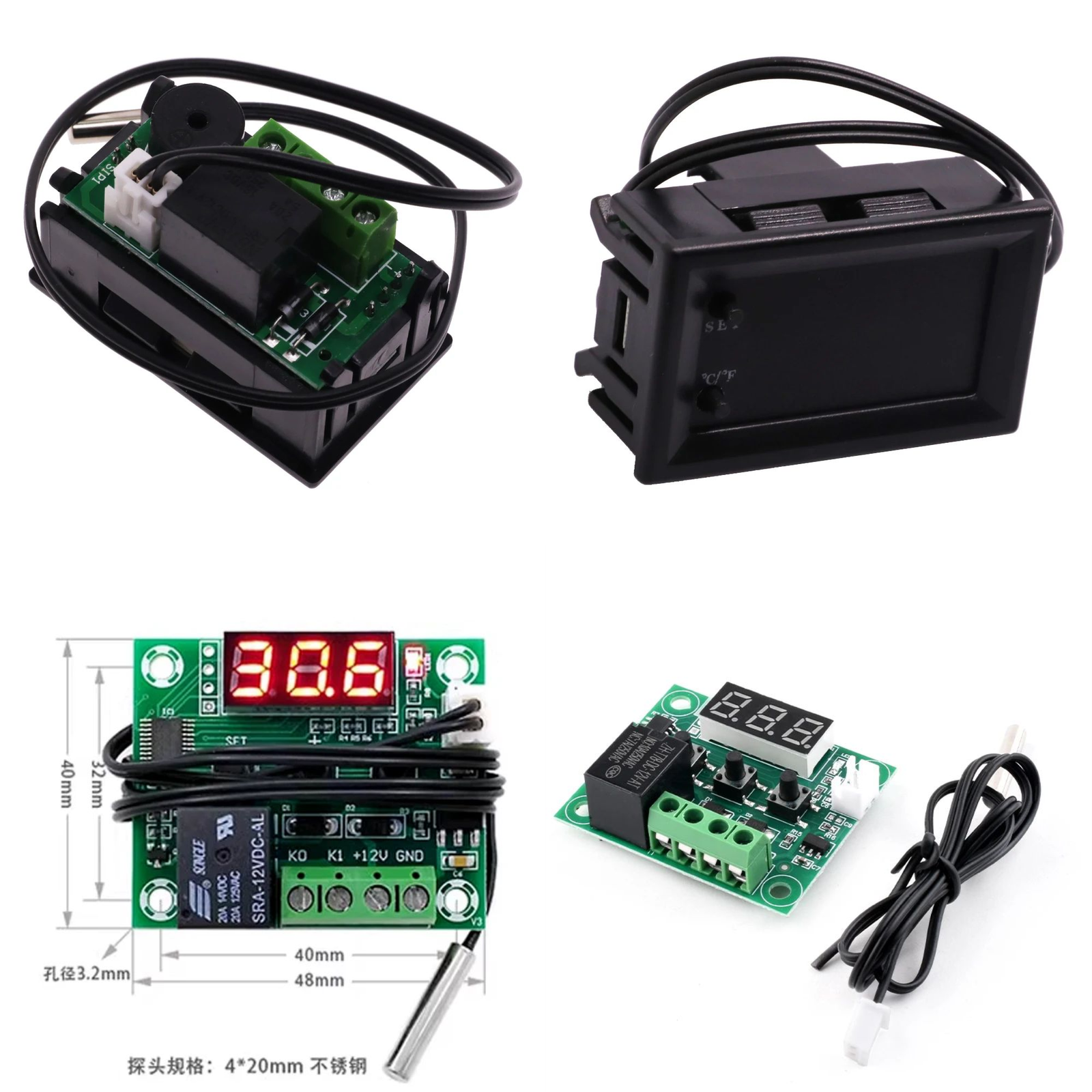

Les modules W1209 et W2809 sont des contrôleurs de température numériques à alimentation 12V DC. Ils permettent de gérer automatiquement un dispositif de chauffage ou de refroidissement à l’aide d’un relais et d’un capteur NTC. Ces thermostats sont parfaits pour des systèmes autonomes, économiques et faciles à configurer sans programmation.
📊 Tableau Comparatif Détailé
| 🔧 Caractéristiques | 🔵 W1209 | 🟢 W2809 |
|---|---|---|
| 🌡️ Plage de mesure | -50 °C à +110 °C | -50 °C à +110 °C |
| 📏 Précision de mesure | ±0.1 °C | ±0.1 °C |
| 🔌 Alimentation | 12V DC | 12V DC |
| 🔁 Mode | Chauffage ou refroidissement (sélection manuelle) | Chauffage / Refroidissement avec temporisation |
| ⏱️ Fonctions Timer | ❌ Non | ✅ Marche / arrêt différé (minuterie ON/OFF) |
| 📺 Écran | LED 3 chiffres, rouge | LED 3 chiffres, rouge |
| 🧪 Sonde fournie | NTC 10K étanche | NTC 10K étanche |
| ⚙️ Réglages disponibles | Température cible, hystérésis | Température cible, hystérésis, délai marche/arrêt |

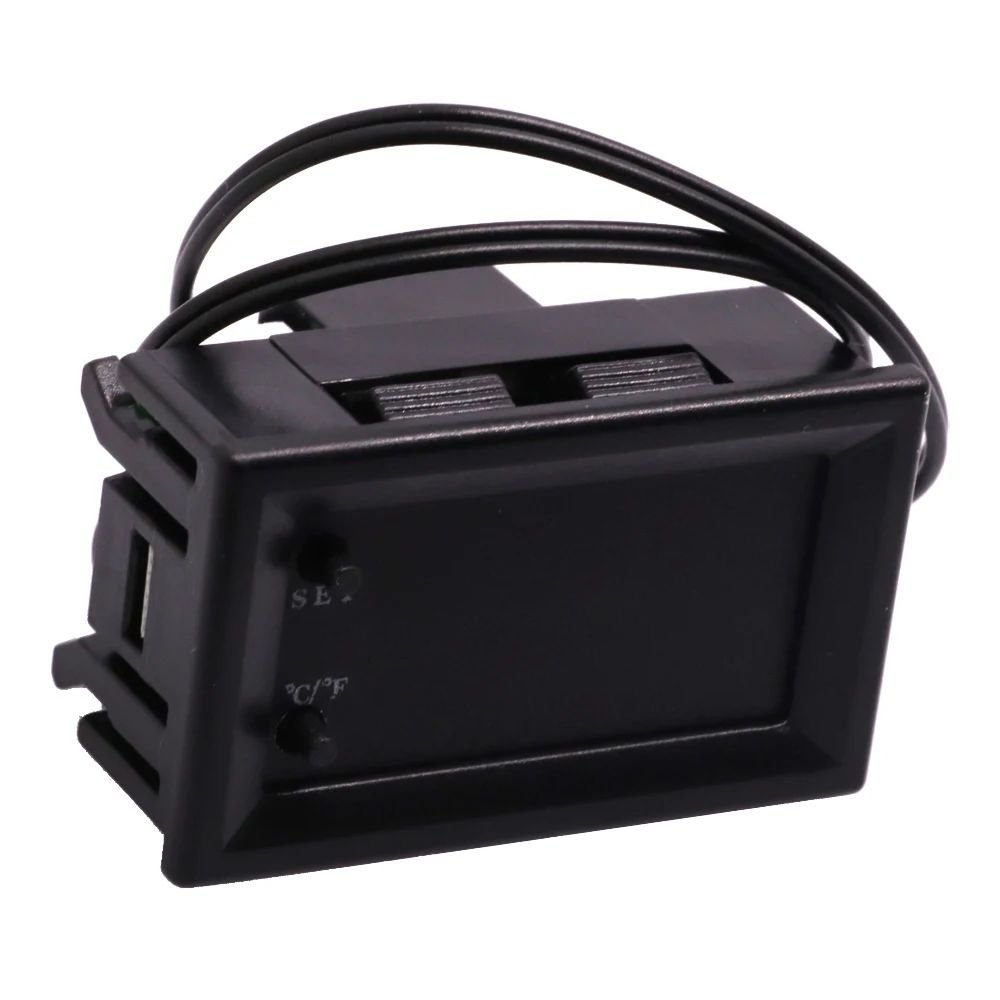

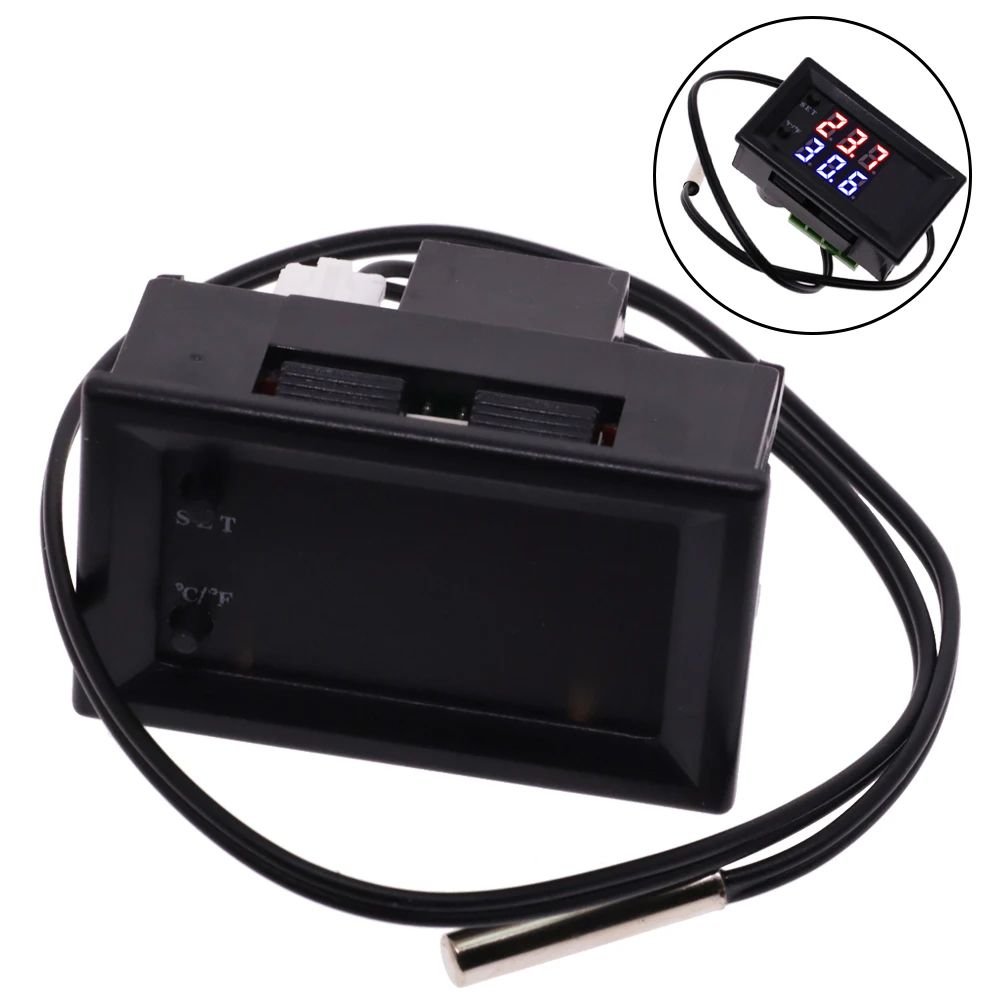

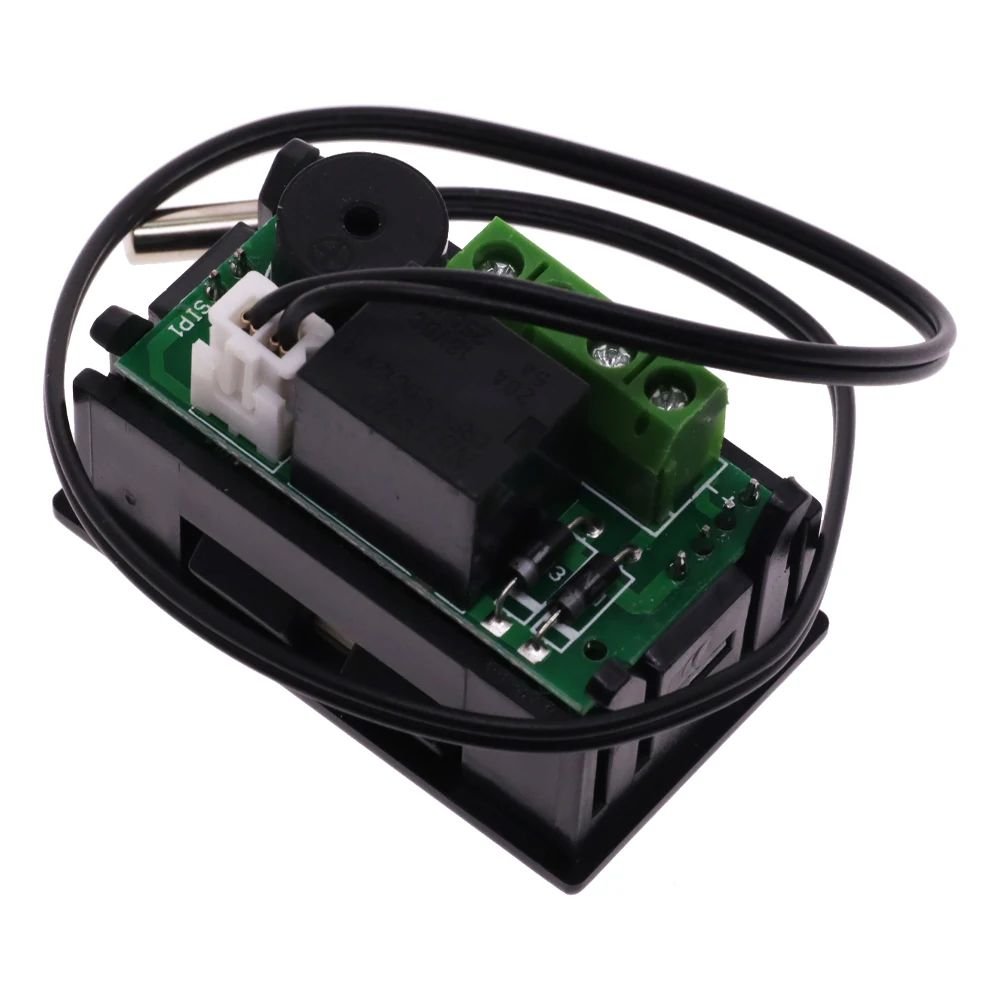

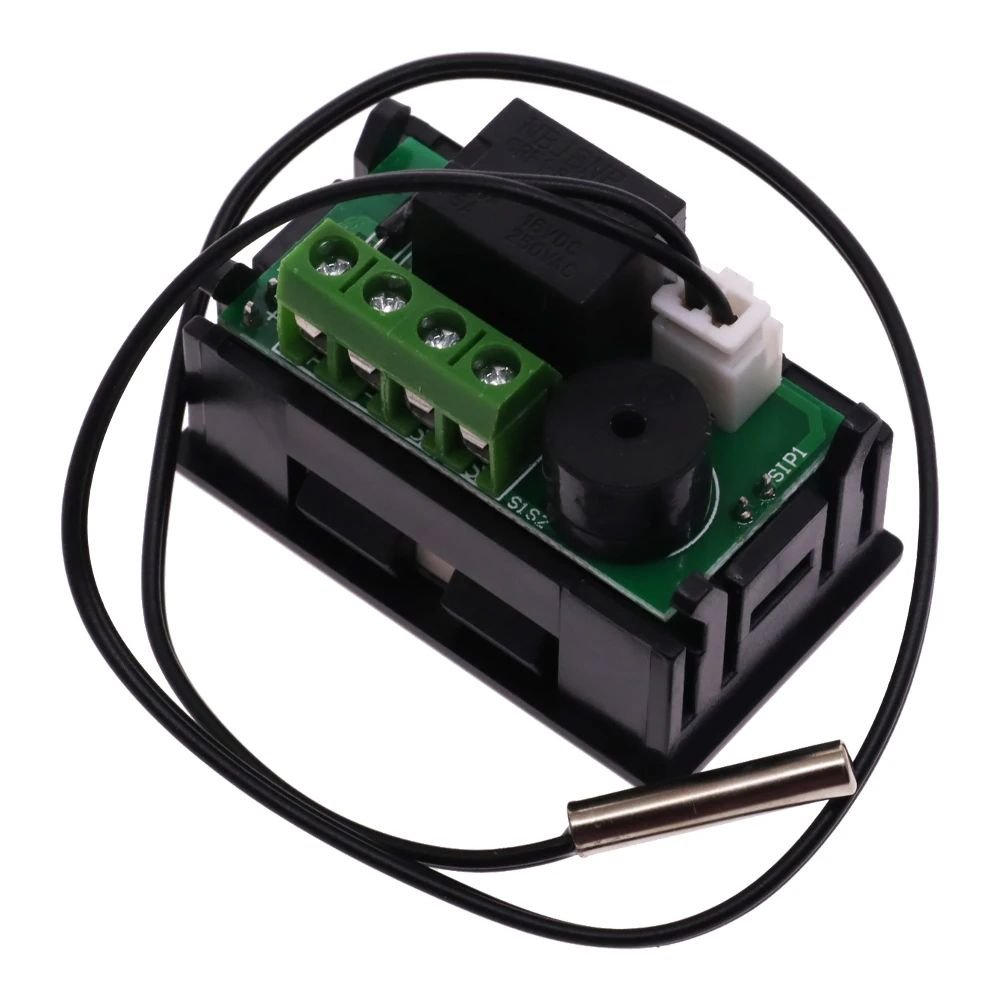

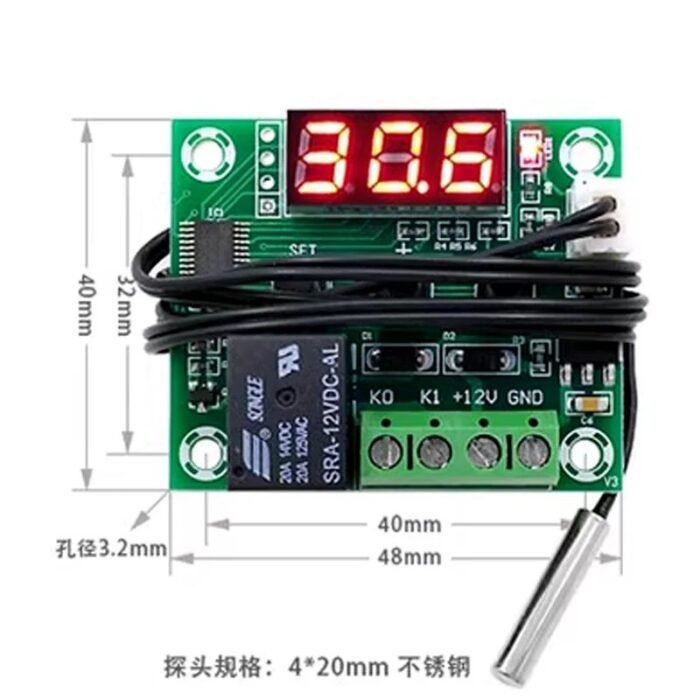

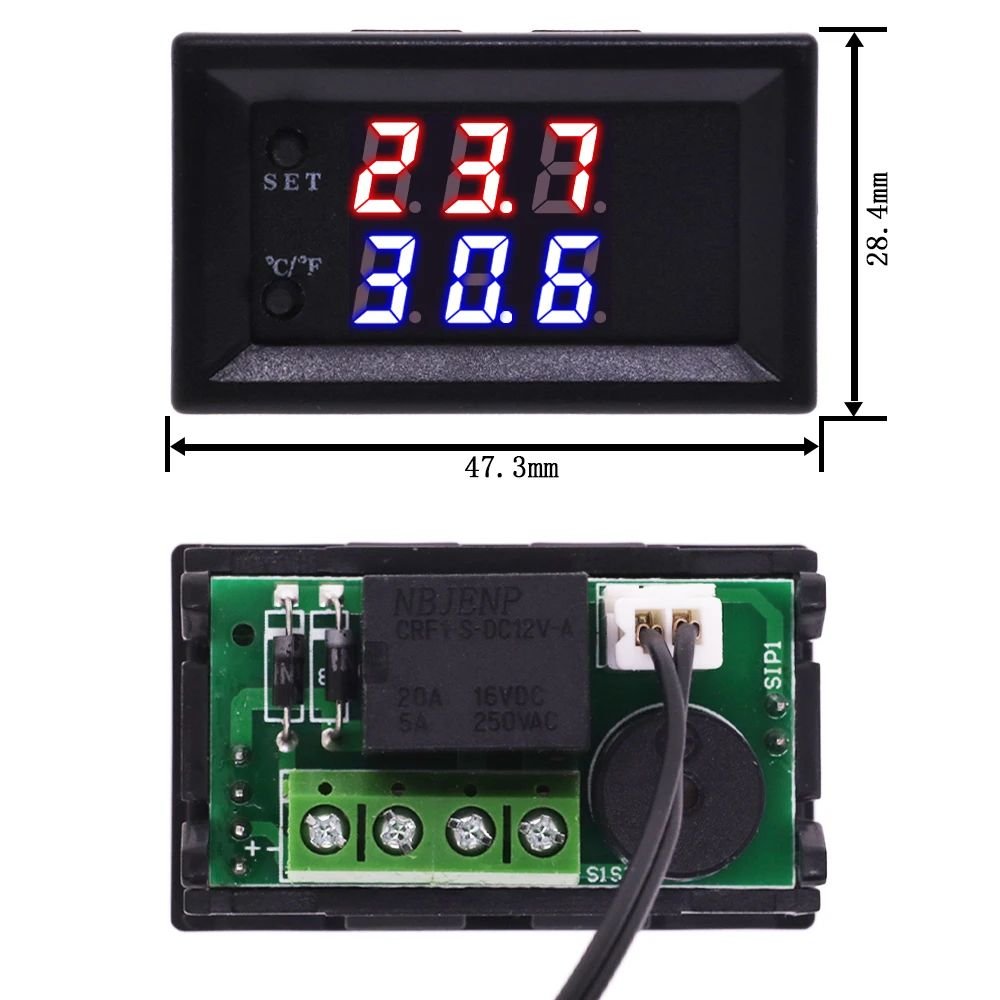

| 📦 Format | Carte nue (à intégrer) | Boîtier plastique prêt à fixer |
| 🛠️ Sortie relais | 1 canal – 10A max / 250V AC | 1 canal – 10A max / 250V AC |
🧰 Applications Typiques
| 💡 Exemples Concrets | 📍 Type d’utilisation |
|---|---|
| 🐟 Chauffage automatique d’un aquarium | Chauffage avec arrêt de sécurité |
| 🧊 Ventilation/refroidissement d’une armoire | Refroidissement automatisé |
| 🐣 Incubateur à œufs | Précision de température + gestion automatisée |
| 🌱 Serre ou culture hydroponique | Maintien de climat optimal |
| 🍺 Cuve de fermentation (bière, vin, kombucha…) | Stabilisation thermique |
| 🧪 Chambres climatiques ou enceintes de tests | Projet scientifique ou technique DIY |
✅ Avantages Détaillés
| 🌟 Avantage | ✨ Explication |
|---|---|
| ⚙️ Facile à configurer | Réglage direct par boutons, sans besoin de microcontrôleur |
| 💧 Étanche (sonde) | Peut être immergée ou utilisée en extérieur |
| 🔄 Chauffe / refroidit | Idéal pour automatiser selon les besoins |
| 🔋 Basse tension 12V | Sécurisé pour projets portables ou embarqués |
| ⏱️ Timer (W2809) | Allume/éteint après un certain délai (utile pour moteurs, lampes) |
| 🧱 Compact et modulaire | S’intègre facilement dans boîtiers, coffrets, tiroirs techniques |
⚠️ Conseils d’Utilisation
-
Protéger la carte W1209 dans un boîtier étanche si utilisée en environnement humide.
-
Respecter la charge maximale du relais (10A) pour éviter l’usure ou l’incendie.
-
W2809 recommandé si vous avez besoin de temporisation intégrée.
-
Peut être couplé à un relais de puissance pour piloter des appareils plus gros (>1000 W).

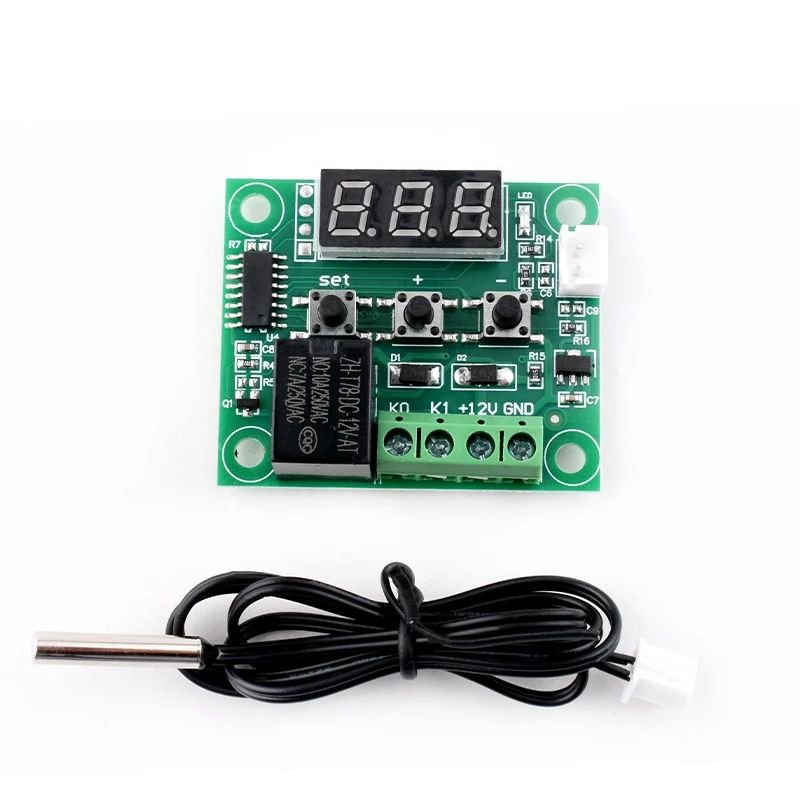

🔧 Exemple de Branchement (W1209 ou W2809)
-
VCC → +12V
-
GND → Masse
-
Sonde NTC → Connectée sur bornier prévu
-
Sortie relais → Entre phase secteur et l’appareil à contrôler
🧠 Conclusion
Le W1209 est parfait pour les petits projets simples et compacts, tandis que le W2809 est idéal pour ceux qui souhaitent des fonctionnalités de minuterie avancées. Leur faible coût, leur facilité d’utilisation, et leur polyvalence en font des incontournables pour les makers, agriculteurs tech, ou bricoleurs domotiques 💪🌿
